UMC存储机制

1、短信存储数据流程

客户侧（短信请求端）

客户通过接口提交短信请求

接口服务器

接口服务器接收客户请求后：

（1）、将短信请求数据存入“提交数据库”，提交数据库用于存储已提交的短信信息，使用的是sqlserver

（2）、将短信请求提交到调度中心

调度中心

调度中心将短信请求调度请求至网关程序

网关程序

网关程序接受短信发送请求后

（1）、将短信发送至运营商网关

（2）、将短信发送数据提交给历史预处理程序

历史预处理程序

（1）历史预处理程序将收到的短信发送记录，暂时缓存在redsis中，在等候时间阈值内，等候匹配对应的状态报告。

（2）历史预处理程序中的发送记录收到运营商返回的状态报告后，匹配Redis中的发送记录，匹配成功，则将完整的数据存入“历史数据库”。

历史数据库

存储已发送短信的全部数据，使用的是sqlserver。

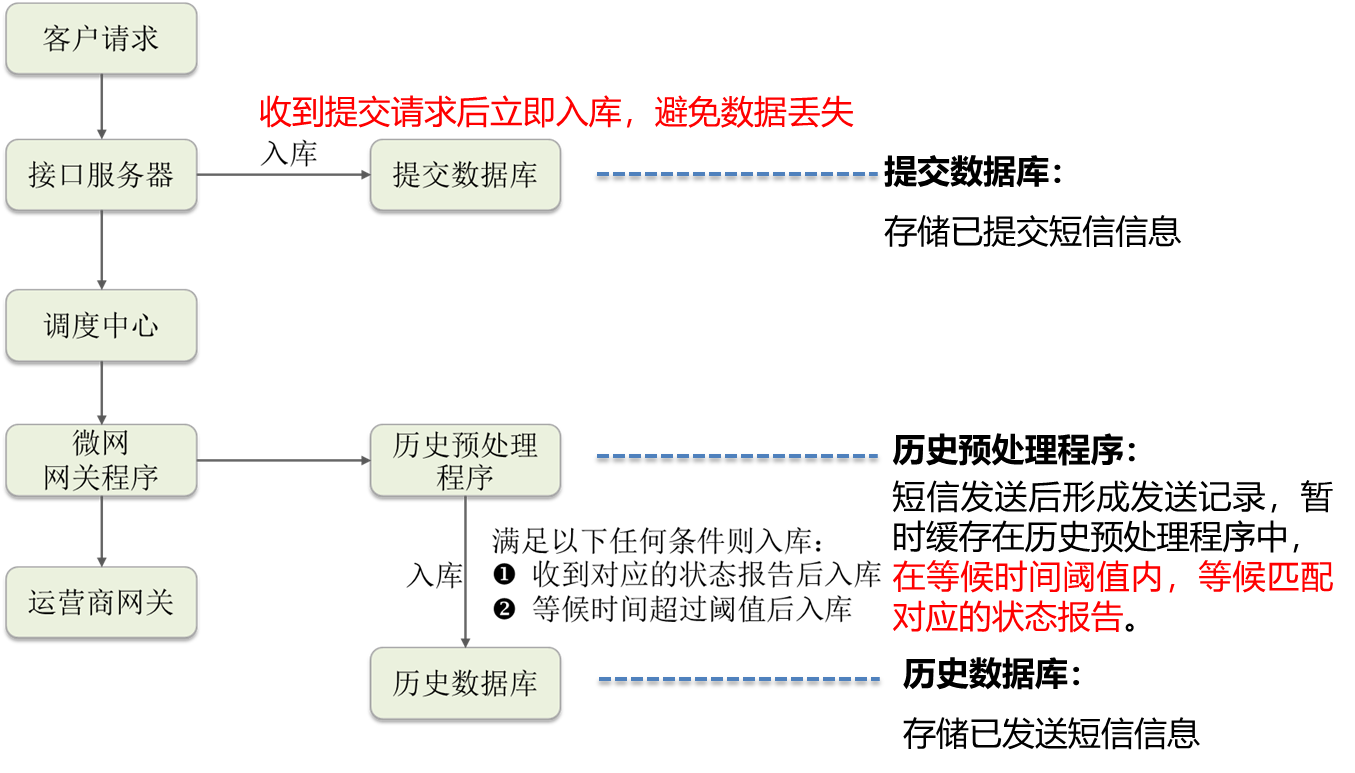

短信请求数据流程图

Redis作为缓存数据库，如果只是Redis发生故障，会影响UMC平台的正常访问能力吗

（1）Redis单点故障不会影响平台功能

Redis作为UMC的缓存数据库，是多点部署，单点故障不影响整体业务。

（2）Redis集群系发送故障故障时，触发熔断机制，不会立即全面影响UMC平台

Redis作为UMC缓存，存储临时数据（未入库的发送记录），整个集群发生故障时，将对其做熔断处理，即应用程序跳过Redis直接访问数据库。

（3）Redis集群系故障会影响数据库性能

是可能会影响业务的。因为Redis无法访问，负载将直接穿透，数据访问压力会全部压在数据库上，造成对数据库性能的压力，引起数据库层面故障，比如，CPU较高等等，业务会中断。

（4）监控报警机制，保障Redis、数据库不发送全部故障

UMC平台采用读写分离（读写数据库部署于服务器），同时写的需求远远大于读的需求，读操作异常（读数据库异常）短时间内不会影响写操作；

Redis及读操作数据库服务器大面积异常，长时间肯定会UMC造成影响，但一旦异常会触发报警机制，及时进行维护，防止进一步造成情况恶化，避免这种情况发生。

3、UMC可以查询多久的数据？需要更长时间的数据怎么办？

UMC数据查询时间：6个月（半年）

更长时间数据查询办法：客户可以找客服解决，由DBA（数据库管理员）从历史数据库中导出。
